Système automatisé 3eme technologie

Question

![](https://diy7ta1tt6jst.cloudfront.net/prod/okulus/a32a57b5-be57-46c7-b0fb-0a66122a894d_w1440h1080)

![](https://diy7ta1tt6jst.cloudfront.net/prod/okulus/4ac04d82-ae4e-4c66-b2e2-dacfcac2aeb0_w1440h1080)

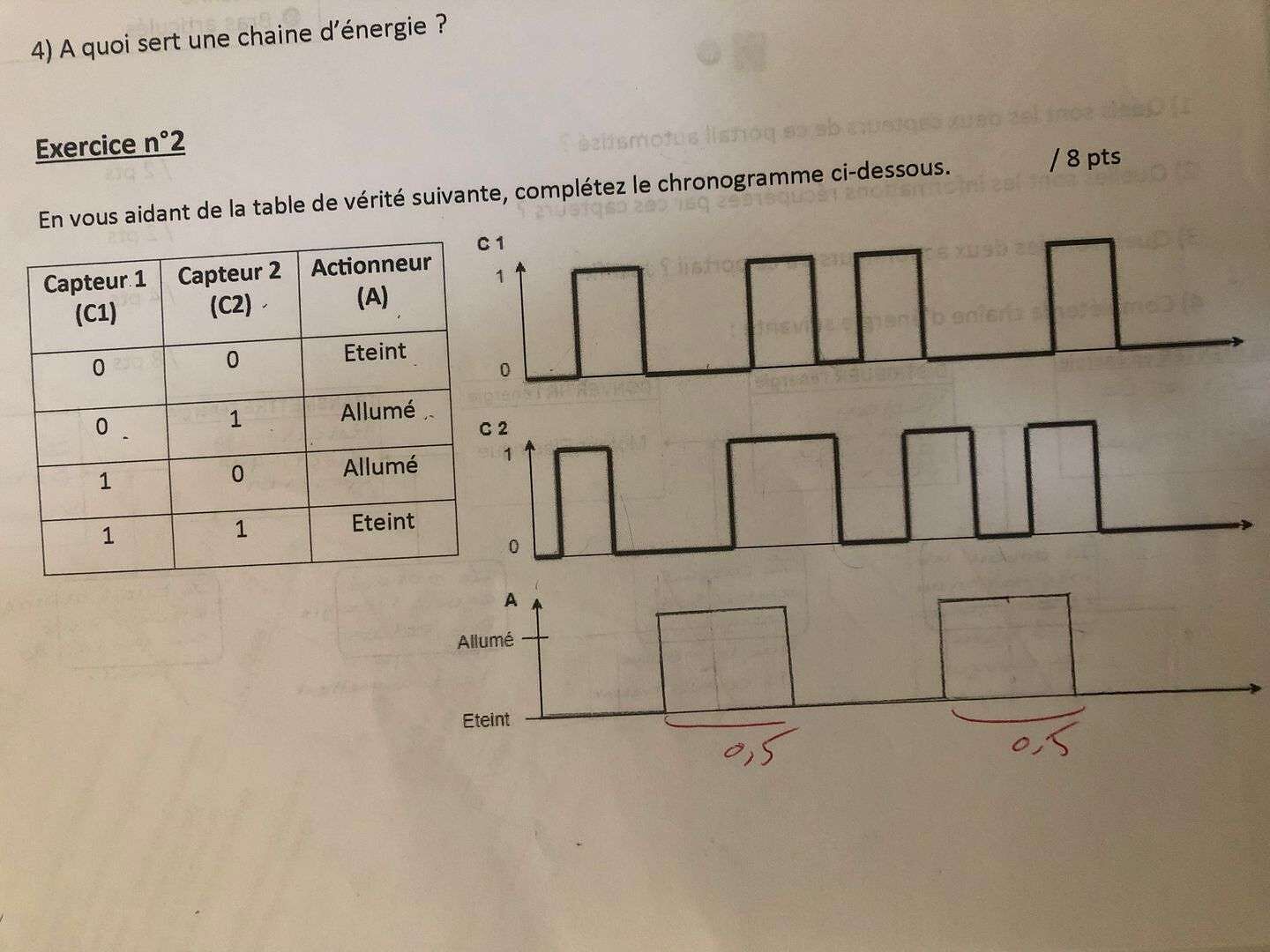

Quelqu’un peut m’expliquer svp je comprend rien du tout à l’exercice 2

gbm · Answer

Bonjour,

Pour l'exercice 2, tu as une table logique de fournie :

* 0 = capteur inactif ;
* 1 = capteur actif.

Tu as une table logique qui te dit les choses suivantes :

* si C1 et C2 sont inactifs, alors A est éteint ;
* si C1 est inactif et C2 est actif, alors A est allumé ;
* si C1 est actif et C2 est inactif, alors A est allumé ;
* enfin, si C1 et C2 sont actifs, alors A est éteint.

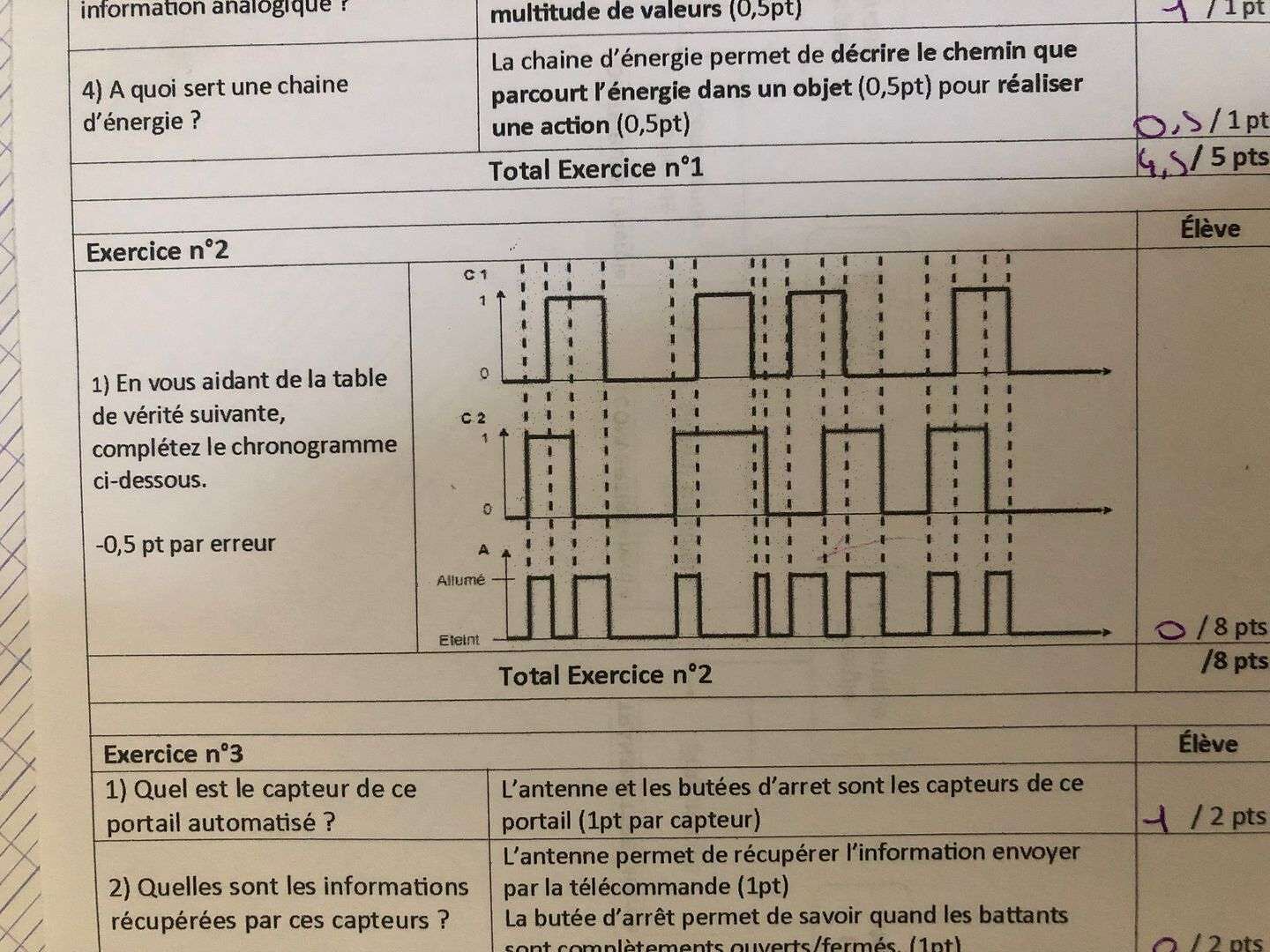

Maintenant que tu sais ça, tu as les chronogrammes qui te disent quand les capteurs C1 et C2 sont actifs (= 1) ou inactifs (=0).

Tu peux donc en déduire quand A sera allumé ou éteint, connaissant son comportement en fonction de l'état de C1 et C2.

Est-ce plus clair ?

:)

Evaaaa15 · Answer

Svp?
