Prototyper un objet communicant

📚 Objectif

Dans la démarche de projet technique, le prototypage est une étape essentielle : c’est le moment où une idée conçue sur papier ou en modélisation 3D devient un objet réel à tester. Cette phase mobilise plusieurs compétences : concevoir une solution technique, réaliser un prototype et valider cette solution par des mesures et des tests.

Le prototype n’est pas nécessairement un produit abouti : il peut être partiel ou simplifié, conçu pour vérifier une seule fonction du système. À travers cette démarche, les élèves découvrent également la logique des objets communicants, pilotés par un microcontrôleur, capables d’échanger des informations et de réagir automatiquement à leur environnement.

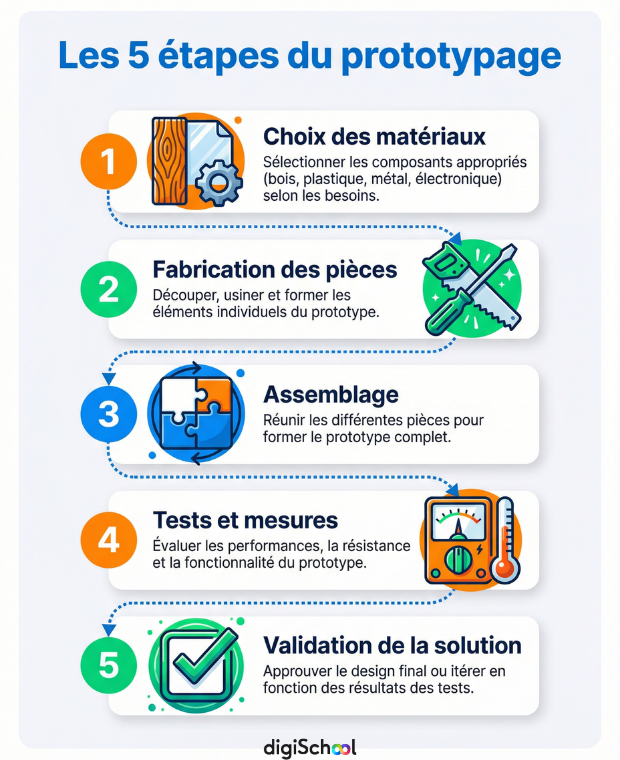

Du modèle à la fabrication : les étapes du prototypage

Prototyper un objet, c’est passer de la conception à la fabrication d’un modèle expérimental. Dans la démarche de projet, cette étape suit la modélisation et précède la phase de test et de communication.

Le prototypage commence par le choix des matériaux. On privilégie souvent des matériaux faciles à travailler, comme le bois, le plastique ou le carton, mais aussi recyclables ou réutilisés, dans une logique d’écoconception. Le choix dépend du besoin à satisfaire, du type de prototype (structurel ou fonctionnel), et des contraintes du cahier des charges : solidité, poids, coût, esthétique et impact environnemental.

La phase suivante est la fabrication des pièces. Selon les outils disponibles, les élèves peuvent découper, coller, percer ou utiliser des machines de prototypage rapide comme une imprimante 3D. Cette étape demande rigueur et sécurité.

Vient ensuite l’assemblage, où les différentes parties sont reliées pour donner forme au prototype. C’est le moment d’observer si les pièces s’emboîtent correctement et si les systèmes mécaniques ou électroniques réagissent comme prévu.

Il faut enfin tester le prototype. Ces tests peuvent être simples, pour vérifier un mouvement, une réaction ou une commande, ou instrumentés, c’est-à-dire réalisés à l’aide d’appareils de mesure (thermomètre, voltmètre, ampèremètre, luxmètre, etc.). Les mesures objectives permettent d’évaluer les performances du système : température, tension, intensité, consommation d’énergie ou temps de réponse.

Le prototype n’a pas besoin d’être parfait ni entièrement fonctionnel : il peut être une maquette (qui montre la forme ou le principe de fonctionnement) ou un prototype fonctionnel (qui teste réellement certaines fonctions du système). Dans tous les cas, il sert à valider une idée avant de fabriquer l’objet définitif.

🤔 Question pour toi : pourquoi construit-on parfois un prototype simplifié plutôt qu’un modèle complet ?

✅ Réponse : pour tester une fonction précise du système plus rapidement et corriger les erreurs avant de fabriquer l’objet entier.

À retenir

Le prototype est une version expérimentale, parfois partielle, d’un objet technique. Il permet de vérifier le fonctionnement, d’évaluer les performances et d’améliorer la solution avant la réalisation finale.

Comprendre un objet communicant et le rôle du microcontrôleur

Un objet communicant est un objet capable de recevoir, traiter et transmettre des informations. Il communique avec l’utilisateur ou d’autres systèmes par des signaux lumineux, sonores ou numériques — par exemple via le Bluetooth, le Wi-Fi ou une liaison filaire. Dans les projets scolaires, cette communication reste simple : une LED qui s’allume, un moteur qui tourne, un affichage sur écran ou un signal sonore.

Le cœur de l’objet communicant est le microcontrôleur. C’est une petite carte électronique programmable qui agit comme le cerveau du système. Elle reçoit des informations provenant de capteurs (lumière, température, mouvement, humidité), les analyse grâce à un programme, puis envoie des ordres à des actionneurs (moteur, LED, alarme).

Prenons l’exemple d’un arrosage automatique : le capteur d’humidité mesure la quantité d’eau dans le sol. Le microcontrôleur interprète la donnée et, si le sol est sec, commande à un actionneur d’ouvrir la pompe à eau. L’objet réagit donc de manière autonome, sans intervention humaine directe.

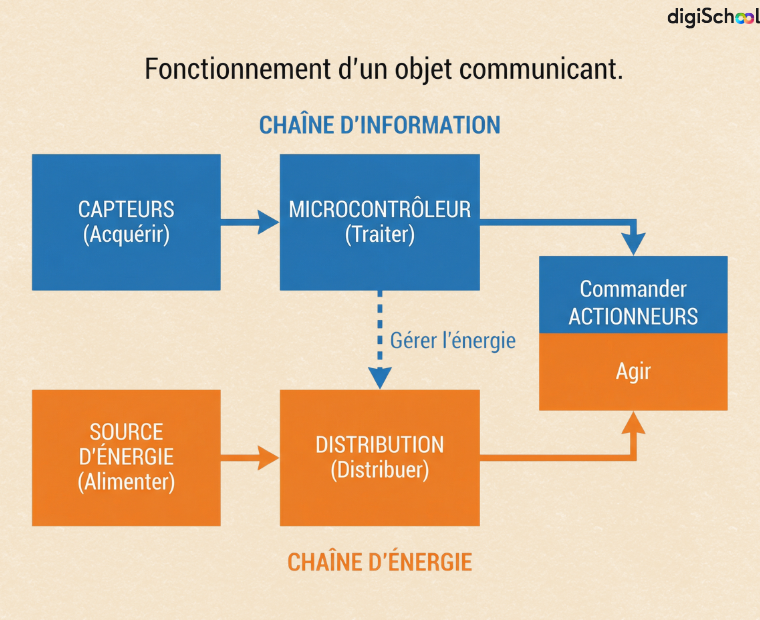

Avant la réalisation, les concepteurs peuvent représenter le fonctionnement d’un objet communicant à l’aide d’un schéma fonctionnel ou d’un diagramme de blocs. Ce schéma met en évidence la chaîne d’énergie (source, transformation, action) et la chaîne d’information (capteur, traitement, communication, commande). Cette représentation aide à comprendre comment les données circulent dans le système et comment l’énergie permet son fonctionnement.

🤔 Question pour toi : pourquoi un schéma fonctionnel est-il utile avant de fabriquer un objet communicant ?

✅ Réponse : parce qu’il montre les relations entre les capteurs, le microcontrôleur et les actionneurs, et permet de comprendre le rôle de chaque partie avant l’assemblage.

À retenir

Un objet communicant réagit à son environnement grâce à un microcontrôleur. Le schéma fonctionnel aide à comprendre et à organiser la chaîne d’énergie et la chaîne d’information.

Valider une solution technique : observer, mesurer et ajuster

Après l’assemblage, la phase de test permet de valider la solution technique. L’objectif est de vérifier si le prototype fonctionne selon les critères définis dans le cahier des charges fonctionnel.

Les tests sont réalisés de manière objective et mesurable. Les élèves peuvent, par exemple, mesurer la luminosité détectée par un capteur, la tension d’une alimentation ou la durée de réaction d’un moteur. Ces valeurs sont ensuite comparées aux niveaux de performance attendus.

L’équipe observe également le comportement général du prototype : stabilité, fiabilité, précision, consommation d’énergie. Si les résultats diffèrent des prévisions, on ajuste le montage ou le programme du microcontrôleur. Cette démarche correspond à la compétence « Mesurer et analyser les performances d’un objet technique » du programme.

Lorsque les tests montrent que le prototype satisfait les critères du cahier des charges, la solution est validée. Si ce n’est pas le cas, on identifie les écarts et on propose des améliorations pour une nouvelle version du modèle.

🤔 Question pour toi : pourquoi faut-il réaliser des mesures pendant les tests d’un prototype ?

✅ Réponse : pour obtenir des données objectives qui permettent de comparer les performances réelles avec les attentes du cahier des charges.

À retenir

Valider une solution, c’est confronter le prototype à la réalité. Les mesures et observations permettent de confirmer ou d’améliorer la conception technique.

Exemple de prototype : un mini-feu tricolore automatique pour piétons

Imaginons un projet dans le thème de la mobilité et de la sécurité : concevoir un mini-feu tricolore automatique pour une maquette de passage piéton.

L’équipe commence par analyser le besoin : sécuriser la traversée d’une rue miniature. Le cahier des charges fonctionnel précise les contraintes : détecter un piéton, commander les feux rouges et verts, assurer un temps de passage suffisant et fonctionner avec une faible consommation d’énergie.

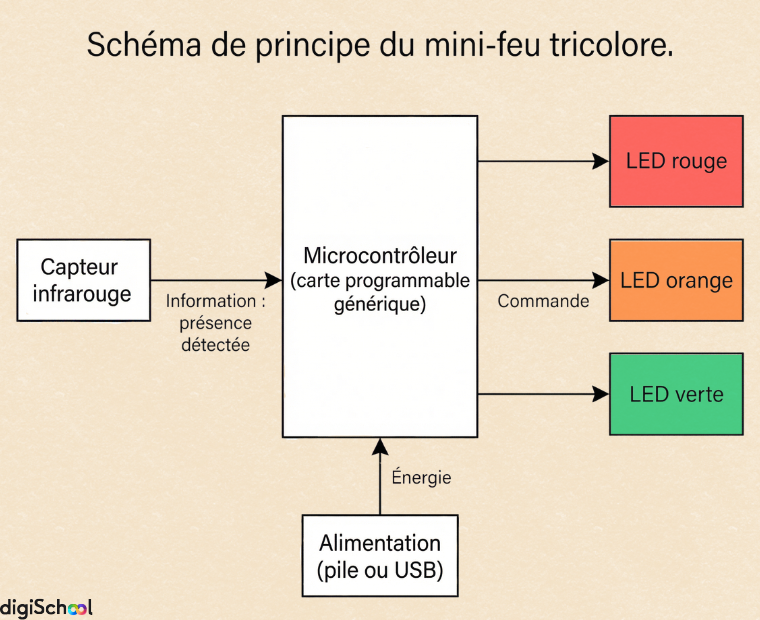

Sur le schéma fonctionnel, la chaîne d’information comporte un capteur infrarouge pour détecter le piéton et un microcontrôleur Arduino pour traiter l’information. La chaîne d’énergie comprend une alimentation électrique et trois LED (rouge, orange, verte) commandées par le programme.

Lors de la fabrication, les élèves assemblent la maquette en carton recyclé et câblent les composants électroniques. Le prototype, simplifié mais fonctionnel, permet de tester la réaction du système : quand le capteur détecte un piéton, la LED rouge s’allume pour les voitures, puis la verte pour les piétons.

Les tests instrumentés mesurent la durée d’allumage et la luminosité des LED. Après ajustement du programme, le prototype est validé : il répond au besoin de départ et aux contraintes du cahier des charges.

🤔 Question pour toi : en quoi ce mini-feu tricolore est-il un objet communicant ?

✅ Réponse : parce qu’il détecte une information (la présence d’un piéton), la traite grâce à un microcontrôleur et agit en conséquence sur les feux lumineux.

À retenir

Le mini-feu tricolore illustre la démarche complète du prototypage : conception, fabrication, test et validation d’un objet communicant en lien avec la sécurité et la mobilité.

💪 Entraînons-nous !

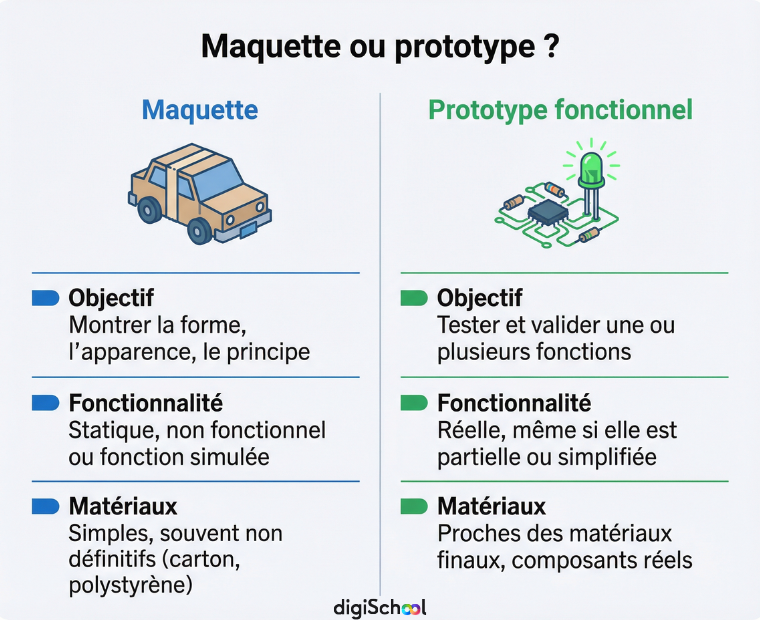

💡 Explique la différence entre une maquette et un prototype fonctionnel.

✅ Réponse : une maquette illustre la forme ou le principe de fonctionnement, tandis qu’un prototype fonctionnel permet de tester réellement une ou plusieurs fonctions du système.

⚙️ Pourquoi le choix des matériaux relève-t-il de l’écoconception ?

✅ Réponse : parce qu’il vise à utiliser des matériaux recyclables, durables et adaptés à un impact environnemental réduit.

🤖 Donne un exemple de mesure utile lors d’un test de prototype.

✅ Réponse : on peut mesurer la tension électrique d’un circuit, la durée d’un cycle ou la température d’un capteur pour vérifier les performances.

🔋 Comment le schéma fonctionnel aide-t-il dans la conception d’un objet communicant ?

✅ Réponse : il permet d’identifier les flux d’énergie et d’information et de comprendre le rôle de chaque composant avant la fabrication.

Conclusion

Prototyper un objet communicant, c’est transformer une idée en réalité expérimentale. Dans la démarche de projet technique, cette étape relie la conception à la validation : on choisit des matériaux adaptés, on fabrique, on assemble, puis on teste le système. Le microcontrôleur joue un rôle central dans la chaîne d’information et d’énergie, reliant capteurs et actionneurs pour donner à l’objet une forme d’intelligence.

Grâce aux mesures et à l’analyse des performances, les élèves apprennent à valider leurs solutions et à améliorer leurs conceptions. Ce travail, à la fois technique et collaboratif, s’inscrit dans les grandes thématiques du programme — énergie, habitat, confort, mobilité — et forme les futurs concepteurs responsables, capables de créer des objets utiles, connectés et durables.
