📚 Objectif
Avant de fabriquer un objet technique, il faut s’assurer qu’il remplira bien sa fonction. Grâce à la modélisation et à la simulation, on peut observer virtuellement son comportement et prévoir ses performances sans construire de prototype réel. Ces outils permettent d’économiser du temps, de la matière et de l’énergie tout en améliorant la qualité des objets. C’est une étape essentielle de la démarche de projet, qui précède la phase de réalisation.

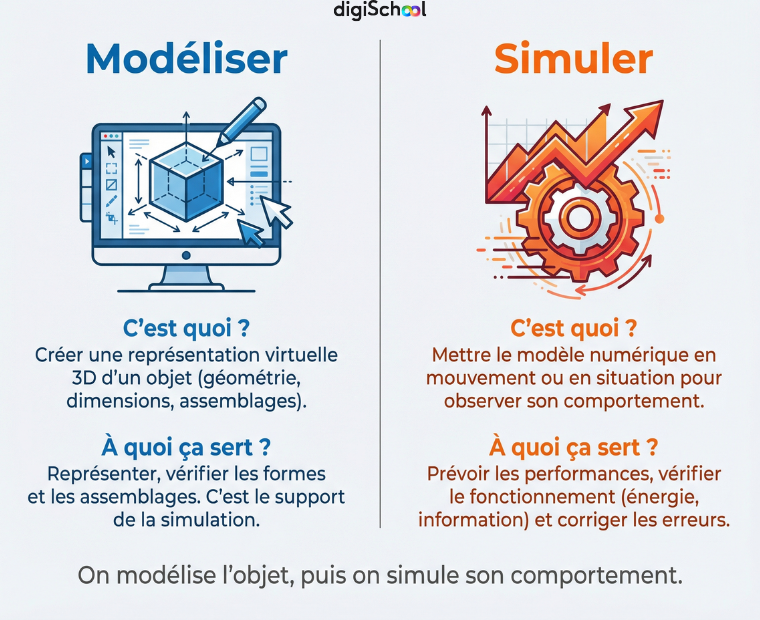

Modéliser pour représenter un objet
Un modèle numérique est une représentation virtuelle en trois dimensions d’un objet technique. Contrairement à un dessin, il reproduit fidèlement la forme, les dimensions, les assemblages et parfois les matériaux de l’objet réel. Ce modèle est créé à l’aide d’un logiciel de conception assistée par ordinateur (CAO).
Modéliser, c’est transformer une idée en un objet virtuel que l’on peut observer, manipuler et modifier. Cela permet de vérifier que les pièces s’ajustent bien, que les formes respectent le cahier des charges et que l’ensemble reste fonctionnel et solide.
Exemple : Une équipe d’élèves conçoit un bras articulé pour ramasser des objets. Avant de fabriquer les pièces, elle réalise une modélisation 3D sur ordinateur. En visualisant le bras en mouvement, elle découvre que certaines articulations se bloquent. Le problème est corrigé dans le modèle avant même la construction du prototype.
🤔 Question pour toi : à quoi sert un modèle numérique dans un projet technologique ?
✅ Réponse : il permet de représenter virtuellement l’objet pour vérifier ses formes, ses dimensions et ses assemblages avant la fabrication.
À retenir
Le modèle numérique est une représentation virtuelle d’un objet technique. Il permet d’analyser et d’ajuster la conception avant toute réalisation matérielle.
Simuler pour prévoir le comportement d’un objet
La simulation est la mise en mouvement virtuelle d’un objet modélisé. Elle permet d’observer comment il se comporte dans différentes situations : effort, chaleur, vitesse, consommation d’énergie, commande automatique… En technologie, elle sert à vérifier la cohérence de la chaîne d’énergie et de la chaîne d’information.
Dans un système automatisé, la chaîne d’information traite les signaux : le capteur détecte une donnée, le programme embarqué la commande, et l’actionneur agit. La chaîne d’énergie, elle, fournit et transforme l’énergie nécessaire à ce fonctionnement. La simulation permet de vérifier que ces deux chaînes communiquent correctement : le signal transmis déclenche bien l’action prévue, l’énergie est suffisante et les composants réagissent dans le bon ordre.

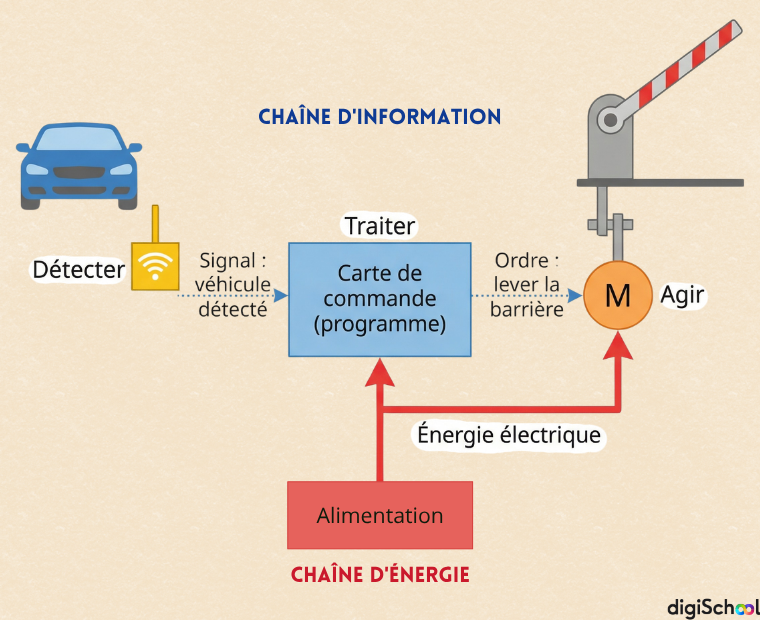

Exemple : Des élèves conçoivent une barrière automatique de parking. Avant de la fabriquer, ils réalisent une simulation : le capteur détecte la présence d’un véhicule, envoie un signal à la carte de commande, qui active le moteur pour lever la barrière. Si la simulation montre un décalage ou un blocage, ils peuvent corriger le programme ou la puissance du moteur avant la construction.
Les outils de simulation les plus utilisés sont :
Les logiciels de CAO (comme SolidWorks ou Tinkercad) pour représenter et animer les objets.
Les simulateurs de circuits (comme Crocodile Clips ou Tinkercad Circuits) pour tester le comportement électrique.
Les outils de prototypage virtuel, qui permettent de simuler l’objet complet — structure, énergie, information — avant de le réaliser.
Le prototypage virtuel consiste à créer un prototype numérique que l’on peut tester à l’écran. C’est une maquette fonctionnelle virtuelle, qui remplace les essais matériels dans les premières phases du projet.
🤔 Question pour toi : pourquoi la simulation est-elle utile avant la fabrication d’un objet ?
✅ Réponse : elle permet de prévoir le comportement de l’objet, de corriger les erreurs et de vérifier la cohérence des chaînes d’énergie et d’information.
À retenir
La simulation met en mouvement le modèle numérique pour vérifier son comportement. Elle permet d’observer la cohérence des signaux, de l’énergie et des actions avant toute fabrication réelle.

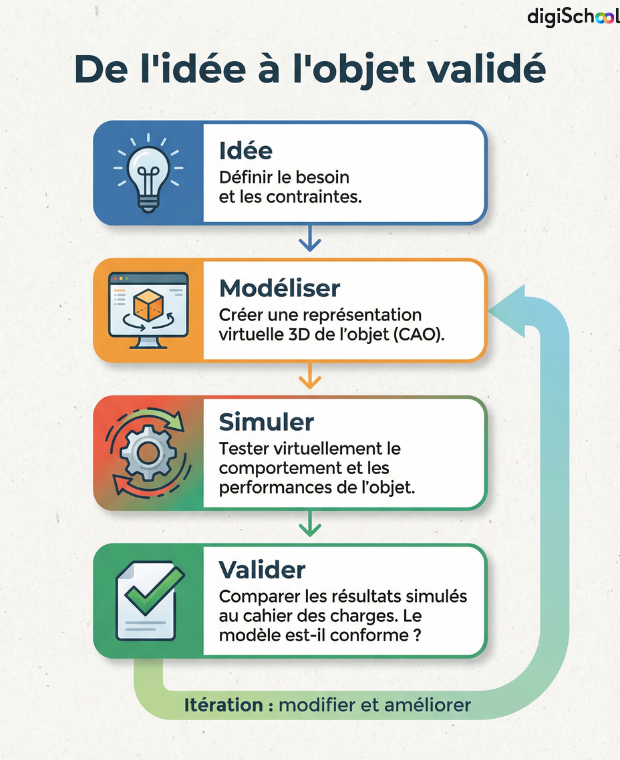

Interpréter et valider les résultats
Une fois la simulation effectuée, les résultats doivent être analysés et interprétés. Le logiciel fournit des données : vitesse, température, consommation, efforts, tension… Ces résultats sont comparés à ceux attendus dans le cahier des charges fonctionnel (CdCF).
Si les performances simulées correspondent aux critères fixés, le modèle est validé. Sinon, il faut le modifier. Cette étape de validation du modèle est essentielle : elle consiste à vérifier que la simulation reflète fidèlement la réalité. Après la fabrication, on pourra comparer les résultats réels avec les résultats simulés pour confirmer la fiabilité du modèle.
Exemple : Des élèves testent virtuellement un robot de nettoyage. La simulation indique qu’il nettoie une surface de 5 m² avant décharge de la batterie. Lors du test réel, il n’en couvre que 4. Les élèves ajustent alors les paramètres du moteur et de la vitesse. Le modèle numérique est mis à jour et validé, car il correspond désormais au comportement réel.
🤔 Question pour toi : à quoi sert la validation du modèle ?
✅ Réponse : elle permet de vérifier que les résultats simulés sont proches des résultats réels et que la simulation est fiable.
À retenir
Interpréter et valider les résultats, c’est comparer les performances simulées avec celles observées dans la réalité pour confirmer la fiabilité du modèle et améliorer la conception.
💪 Entraînons-nous !
💡 Qu’est-ce qu’un modèle numérique ?
✅ Réponse : c’est une représentation virtuelle en 3D d’un objet technique.
⚙️ Que permet la simulation dans un système automatisé ?
✅ Réponse : elle vérifie la cohérence entre les signaux, les commandes et l’énergie dans la chaîne d’information et d’énergie.
🤖 Qu’est-ce que le prototypage virtuel ?
✅ Réponse : c’est la création et le test d’un prototype numérique avant de fabriquer un modèle réel.
🔋 Pourquoi faut-il valider le modèle après la simulation ?
✅ Réponse : pour s’assurer que les résultats virtuels correspondent aux résultats réels et que l’objet fonctionnera comme prévu.
Conclusion
Modéliser et simuler, c’est anticiper. Ces outils permettent de comprendre le fonctionnement d’un objet avant même sa construction, de vérifier la cohérence des chaînes d’énergie et d’information, et de corriger les erreurs avant qu’elles ne coûtent cher. Dans la démarche de projet, la simulation est une phase clé : elle prépare le prototype réel et participe à une conception plus efficace, plus sûre et plus durable.
