📚 Objectif
Lorsqu’on conçoit un objet technique, il ne suffit pas d’avoir une idée : encore faut-il savoir la représenter pour qu’elle soit comprise, vérifiée et réalisée. En technologie, cette compétence fait partie du programme officiel : « Représenter et communiquer une solution technique » et « Mobiliser des outils numériques de conception ».

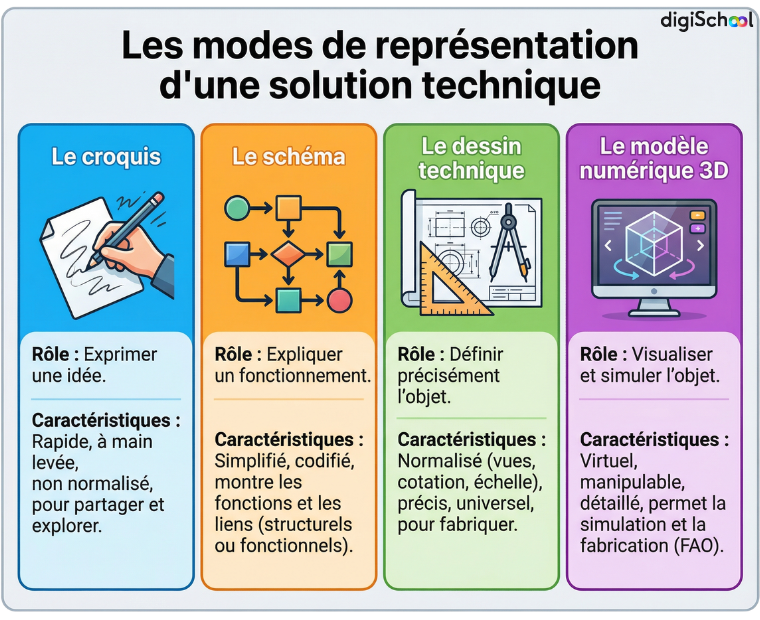

Elle s’inscrit dans la démarche de projet technique, qui conduit les élèves à passer du besoin analysé à la solution concrète, grâce à des représentations comme le croquis, le schéma, le dessin technique ou la modélisation 3D.
Du croquis à la schématisation : exprimer et organiser ses idées
Lorsqu’une idée naît, le croquis est souvent la première étape. Il s’agit d’un dessin rapide, réalisé à main levée, qui sert à donner forme à une idée. Le croquis n’a pas besoin d’être parfait ni à l’échelle : il doit surtout rendre visible l’intention du concepteur. Dans une équipe, il permet de partager ses propositions et d’échanger sur les premières pistes de solution.
Vient ensuite le schéma, plus rigoureux et explicatif. Il aide à comprendre comment l’objet fonctionne et comment il est construit. Le schéma fonctionnel est centré sur le rôle que l’objet doit jouer pour répondre à un besoin. Il met en évidence les fonctions techniques qui assurent ce rôle et montre les flux d’énergie, de matière ou d’information qui circulent entre ces fonctions.

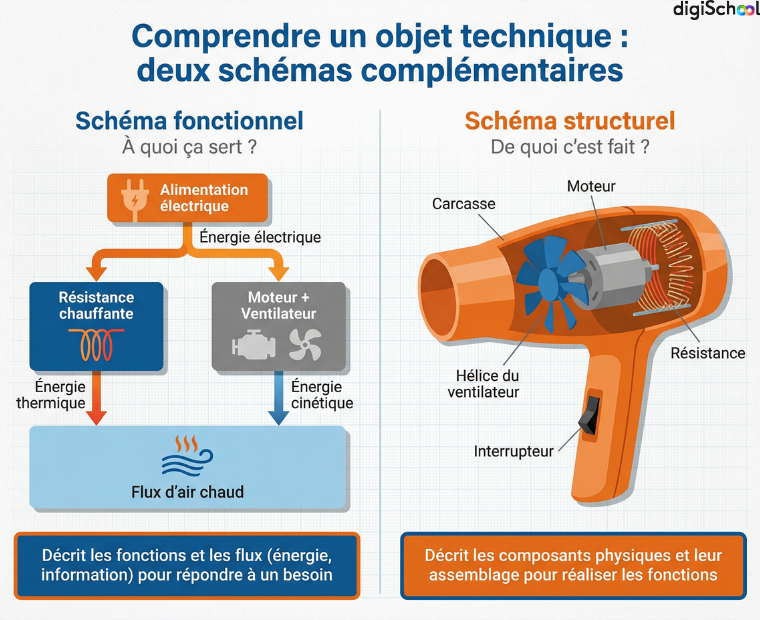

Par exemple, dans un sèche-cheveux, le schéma fonctionnel illustre la transformation de l’énergie électrique en énergie thermique et en flux d’air, tout en montrant le parcours de cette énergie à travers les différentes parties du système (alimentation, résistance, ventilateur). Il relie donc directement le besoin — sécher les cheveux — aux actions techniques qui le réalisent.
Le schéma structurel, quant à lui, s’intéresse non plus aux fonctions, mais aux composants physiques de l’objet. Il décrit ce dont il est fait, comment les pièces sont assemblées et comment elles coopèrent pour assurer le fonctionnement.
Dans le cas du même sèche-cheveux, il fait apparaître la carcasse, la résistance chauffante, le moteur, les pales et les boutons de commande. Ce schéma permet de passer de l’idée abstraite à une représentation concrète et précise, qui servira plus tard à la conception ou à la maintenance de l’objet.
🤔 Question pour toi : pourquoi le schéma fonctionnel et le schéma structurel sont-ils complémentaires ?
✅ Réponse : parce que le premier montre comment l’objet répond au besoin grâce à ses fonctions techniques, tandis que le second décrit de manière concrète comment ses pièces sont organisées pour réaliser ces fonctions.
À retenir
Le croquis exprime une idée, le schéma fonctionnel montre le principe de fonctionnement, et le schéma structurel révèle comment l’objet est construit pour assurer ses fonctions.
Le dessin technique : représenter avec rigueur et précision
Lorsque le concepteur a validé le fonctionnement général de l’objet, il doit en produire une représentation plus précise et normalisée : c’est le dessin technique. Ce dessin respecte des règles internationales (appelées normes ISO) afin que toute personne, quel que soit son pays, puisse comprendre la même information.

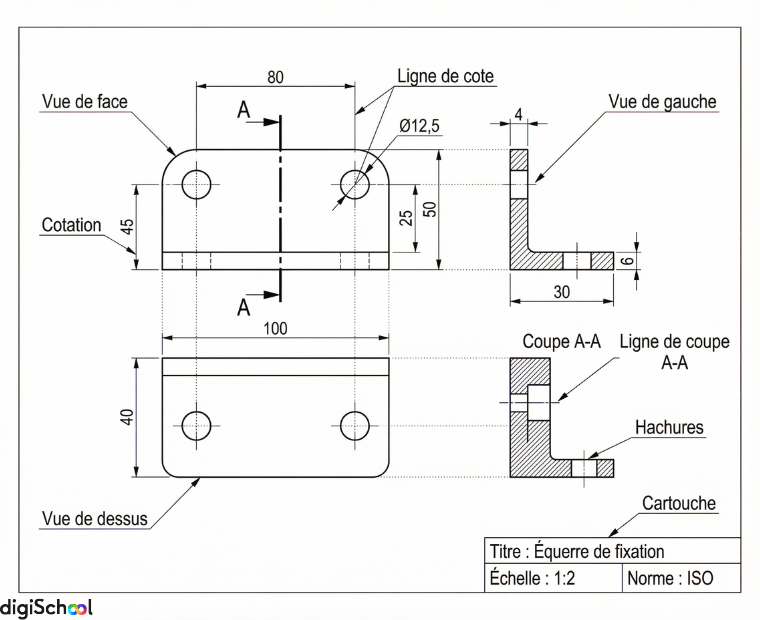

Le dessin technique montre l’objet sous plusieurs vues en projection, généralement de face, de dessus et de côté. Ces vues permettent d’imaginer sa forme complète sans le voir réellement. Pour mieux comprendre son intérieur, on peut aussi utiliser des coupes : on imagine alors qu’on a « tranché » virtuellement l’objet pour en observer les parties internes, comme si on ouvrait une montre ou une machine.
Les dessins techniques comportent aussi la cotation, c’est-à-dire l’inscription chiffrée des dimensions précises : longueur, diamètre, épaisseur, distance entre deux pièces. Ces chiffres garantissent que la fabrication sera fidèle au modèle prévu. Enfin, chaque dessin est établi selon une échelle, qui indique la proportion entre la taille réelle de l’objet et celle de sa représentation. Un dessin à l’échelle 1:2 signifie que l’objet réel sera deux fois plus grand que celui du dessin.
Ces conventions rendent la communication technique universelle : un ingénieur français et un technicien japonais, par exemple, peuvent comprendre le même plan sans se parler, car ils partagent les mêmes règles.
📘 Note : La cotation correspond aux mesures exactes qui figurent sur un dessin. L’échelle indique le rapport entre la taille de l’objet réel et celle du dessin. La normalisation ISO est un ensemble de règles internationales garantissant que les dessins techniques soient clairs et identiques dans leur présentation partout dans le monde.
🤔 Question pour toi : pourquoi ces règles de représentation sont-elles importantes ?
✅ Réponse : parce qu’elles permettent à tous les professionnels de comprendre les mêmes informations et d’assurer une fabrication exacte et sans erreur.
À retenir
Le dessin technique transforme une idée en plan précis et compréhensible par tous. Il garantit que la fabrication respecte les dimensions, les formes et les normes imposées.
De la modélisation 3D à la fabrication : la chaîne numérique
Aujourd’hui, la conception d’objets ne se limite plus au papier. Grâce à la conception assistée par ordinateur (CAO), les concepteurs peuvent créer un modèle virtuel en trois dimensions. La CAO permet de visualiser l’objet sous tous les angles, de vérifier ses dimensions, de tester les assemblages et parfois même de simuler son fonctionnement.

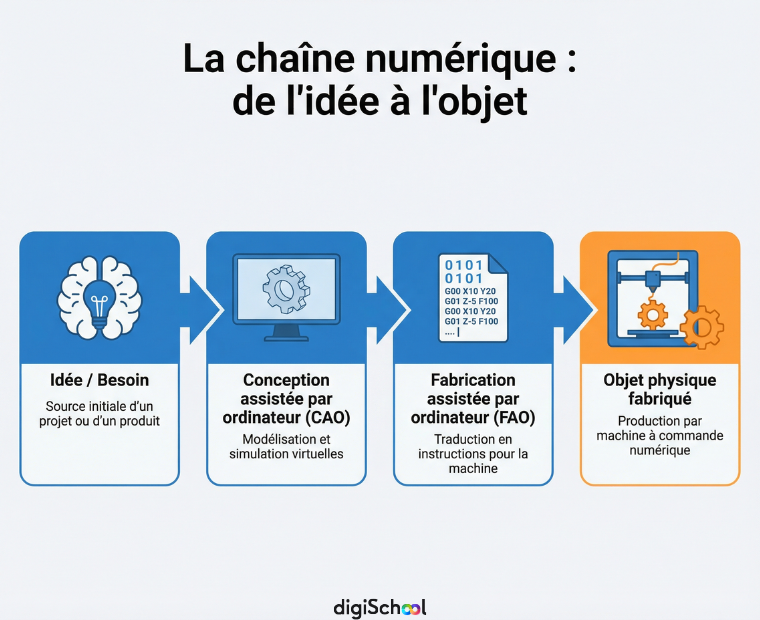

Mais la CAO n’est qu’une étape dans ce qu’on appelle la chaîne numérique de conception-fabrication. Une fois le modèle conçu, la fabrication assistée par ordinateur (FAO) prend le relais : elle traduit le modèle 3D en instructions pour les machines-outils, comme une imprimante 3D ou une découpeuse laser. Ainsi, l’objet passe du virtuel au réel sans perdre de précision.
En classe, selon les équipements du collège, les élèves peuvent par exemple modéliser un porte-stylo ou un support de téléphone en 3D, puis, si le matériel le permet, le fabriquer en impression 3D. Ils découvrent alors que la CAO et la FAO ne sont pas deux mondes séparés, mais les deux maillons d’une même chaîne qui relie l’idée à l’objet.
🤔 Question pour toi : pourquoi la CAO et la FAO sont-elles complémentaires ?
✅ Réponse : parce que la CAO sert à concevoir et vérifier le modèle virtuel, tandis que la FAO permet de le fabriquer concrètement à partir de ce modèle.
À retenir
La chaîne numérique associe la conception virtuelle et la fabrication réelle. Elle relie la réflexion, la précision et la création dans un même processus.
Les outils numériques pour présenter et communiquer la solution
Une fois la conception terminée et la solution testée, vient le moment de communiquer le projet. Les équipes utilisent alors des logiciels de présentation comme PowerPoint, Canva ou Google Slides pour mettre en valeur leur travail. Cette étape intervient à la fin du projet, lorsque le prototype ou le modèle 3D est finalisé.
Les élèves intègrent leurs croquis, schémas et vues 3D dans un document clair et attrayant, en respectant une charte graphique : choix des couleurs, des polices et des dispositions. Cela permet de présenter le projet de manière professionnelle et de montrer la cohérence de la démarche suivie, depuis le besoin jusqu’à la solution finale.
🤔 Question pour toi : pourquoi la communication est-elle une étape essentielle dans un projet technique ?
✅ Réponse : parce qu’elle permet de partager la solution, d’expliquer les choix faits et de valoriser le travail collectif.
À retenir
Présenter une solution, c’est conclure la démarche de projet : on montre ce que l’on a conçu, comment on l’a fabriqué et pourquoi cette solution est la meilleure.
💪 Entraînons-nous !
🗺️ Qu’est-ce qu’un croquis permet de montrer dans les premières étapes d’un projet technique ?
✅ Réponse : il permet de représenter rapidement une idée pour la rendre visible et la partager avec l’équipe.
⚙️ À quoi sert un schéma fonctionnel lorsque l’on analyse un objet ?
✅ Réponse : il sert à montrer les fonctions techniques de l’objet et les flux qui circulent entre elles pour répondre au besoin.
📐 Pourquoi la cotation est-elle indispensable dans un dessin technique ?
✅ Réponse : parce qu’elle donne les dimensions exactes nécessaires pour fabriquer l’objet correctement.
🖥️ Quel est le lien entre la CAO et la FAO dans la chaîne numérique ?
✅ Réponse : la CAO permet de concevoir et vérifier le modèle virtuel tandis que la FAO utilise ce modèle pour fabriquer l’objet.
Conclusion
Formaliser ses idées, c’est transformer une pensée en représentation, puis en objet concret. Du croquis au dessin technique, du schéma à la modélisation 3D, chaque étape rend la solution plus claire et plus précise. La chaîne numérique de conception-fabrication relie aujourd’hui ces savoir-faire traditionnels aux outils numériques modernes. En apprenant à représenter, modéliser et communiquer leurs projets, les élèves développent les compétences clés de la technologie : penser, créer et collaborer pour donner vie à des innovations utiles et durables.
