L'analyse d'un écoulement sanguin

Introduction

Imagine un médecin qui veut savoir si le sang circule correctement dans une artère du cœur sans ouvrir le corps ni pratiquer une opération lourde.

Pour cela, il dispose d’un outil puissant : l’échographie Doppler, cette technique associe l’imagerie par ultrasons, déjà utilisée pour visualiser les organes, à l’effet Doppler, qui renseigne sur la vitesse et le sens d’écoulement du sang.

Rapide, indolore et non invasive, elle est devenue incontournable pour détecter des anomalies cardiaques ou circulatoires, et donc prévenir des maladies graves comme les infarctus ou les accidents vasculaires cérébraux.

Principe de l’effet Doppler

L’effet Doppler peut se comprendre à travers une expérience du quotidien : quand une ambulance s’approche, sa sirène paraît plus aiguë, puis devient plus grave lorsqu’elle s’éloigne. Ce changement de perception est dû au mouvement de la source sonore par rapport à l’auditeur.

En échographie Doppler, le principe est identique mais appliqué aux ultrasons. La sonde envoie un signal qui se propage dans le corps.

Les globules rouges, en mouvement à l’intérieur des vaisseaux, renvoient ce signal modifié en fonction de leur déplacement. Si le sang se rapproche de la sonde, l’écho revient avec une fréquence plus élevée ; s’il s’éloigne, la fréquence est plus basse. En analysant ces différences, l’appareil est capable de reconstituer la vitesse et la direction du flux sanguin.

L’orientation de la sonde joue un rôle essentiel, car selon l’angle sous lequel le faisceau rencontre les globules rouges, la variation mesurée sera plus ou moins marquée.

À retenir

L’effet Doppler correspond au changement de fréquence des ultrasons réfléchis par les globules rouges, permettant de connaître la vitesse et le sens de circulation du sang.

Calcul du temps de parcours d’un ultrason

Lorsqu’un ultrason est émis par la sonde, il parcourt le chemin jusqu’au tissu ou au vaisseau, puis revient sous forme d’onde réfléchie. Le temps de parcours $t$ est donné par :$t = \frac{2d}{v}$

où :

• $d$ est la distance entre la sonde et la cible (en mètres),

• $v$ est la vitesse de propagation des ultrasons dans les tissus, environ $1~540~m/s$ pour les tissus mous,

• le facteur $2$ correspond à l’aller-retour du signal.

Cette vitesse de $1~540~m/s$ est une valeur moyenne, qui varie légèrement selon les tissus traversés : plus lente dans la graisse, plus rapide dans les muscles.

Exemple : si la sonde envoie un ultrason vers une paroi cardiaque située à 3 cm de profondeur, l’onde doit parcourir deux fois cette distance, soit 6 cm. Avec la vitesse moyenne du son dans les tissus, le temps de parcours est d’environ 39 microsecondes. Ce calcul ne donne pas la vitesse du sang, mais seulement la profondeur d’une structure. En combinant cette information avec le principe Doppler, l’appareil peut ensuite déterminer la vitesse et le débit sanguin, c’est-à-dire le volume de sang circulant par unité de temps.

À retenir

Le calcul du temps de parcours situe les structures en profondeur, tandis que le Doppler renseigne sur la vitesse et le débit sanguins.

Protocole illustrant le fonctionnement de l’échographie

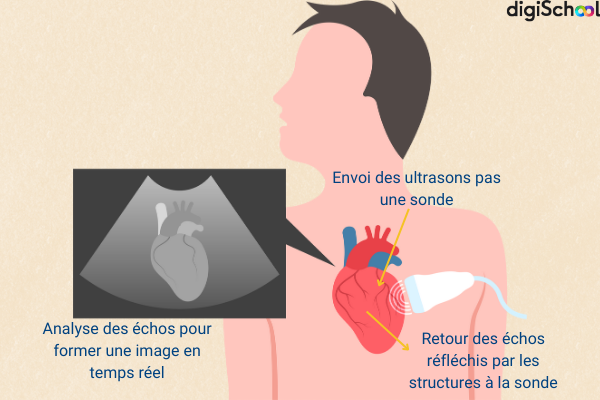

Pour comprendre comment fonctionne l’échographie Doppler, il suffit d’imaginer le parcours des ultrasons. La sonde est appliquée sur la peau avec un gel qui facilite la transmission du signal. Les ultrasons émis pénètrent dans les tissus, se réfléchissent sur les parois ou sur les globules rouges, puis reviennent vers la sonde. L’appareil analyse ces échos et les transforme en images en temps réel, tout en interprétant les variations de fréquence pour fournir des informations sur le flux sanguin.

Principe et application de l’échographie Doppler

L’échographie Doppler combine deux dimensions. La première est l’imagerie ultrasonore classique, qui donne une vision de la structure : on peut voir les parois cardiaques, les cavités et les vaisseaux, comme une image animée du cœur qui bat. La seconde est l’analyse Doppler, qui apporte une vision fonctionnelle : elle révèle le mouvement du sang et le traduit en couleurs. Généralement, le rouge indique un flux qui se rapproche de la sonde et le bleu un flux qui s’en éloigne.

Mais cette règle n’est pas universelle : selon le réglage de l’appareil, les couleurs peuvent être inversées. Le médecin doit donc toujours vérifier la légende affichée.

Ces codes couleur ne sont pas de simples illustrations : ils correspondent à des mesures précises de vitesse et permettent aussi de calculer le débit sanguin. Cette donnée est capitale pour évaluer l’efficacité de la circulation, que ce soit en cardiologie ou en angiologie, c’est-à-dire la spécialité médicale qui étudie les maladies des vaisseaux sanguins (artères et veines).

Identification d’anomalies cardiaques

Grâce au Doppler, il est possible de mettre en évidence des anomalies invisibles à l’œil nu. Lorsqu’une valve est rétrécie – on parle de sténose –, le sang doit passer par un espace réduit, ce qui provoque une accélération brutale. L’écoulement devient un flux turbulent, c’est-à-dire un flux désordonné et instable, comparable à l’eau d’un torrent qui tourbillonne. Ce signe est détectable par le Doppler, mais la dyspnée (essoufflement) observée chez les patients n’est pas causée directement par la turbulence. Elle résulte du fait que le cœur ne parvient pas à éjecter ou à remplir correctement ses cavités, ce qui entraîne une surcharge.

Dans le cas d’une insuffisance valvulaire, la valve ne se ferme pas correctement, et le sang reflue en arrière. Ce reflux correspond à un retour du sang dans la mauvaise direction, ce qui fatigue le cœur et augmente le risque d’accident vasculaire cérébral, car des caillots peuvent se former dans le flux sanguin perturbé.

Enfin, une obstruction vasculaire, causée par un caillot (thrombose) ou par une plaque d’athérome, apparaît clairement au Doppler par une diminution, voire une absence totale de flux. Une plaque d’athérome est un dépôt graisseux qui se forme dans la paroi des artères et qui rétrécit leur diamètre. Les conséquences dépendent de la localisation : une obstruction dans une artère coronaire peut provoquer un infarctus du myocarde, tandis qu’une obstruction dans une artère cérébrale entraîne un AVC ou une ischémie cérébrale.

À retenir

Le Doppler met en évidence les sténoses (rétrécissements), les insuffisances valvulaires (reflux) et les obstructions (arrêt du flux). Ces anomalies se traduisent par des conséquences cliniques concrètes comme la dyspnée, l’infarctus ou l’AVC.

Conclusion

L’échographie Doppler est un outil de diagnostic incontournable en médecine cardiovasculaire. Elle associe la localisation des structures par ultrason et l’analyse du mouvement sanguin grâce à l’effet Doppler. Elle permet d’évaluer non seulement la vitesse mais aussi le débit du sang, et donc de repérer des anomalies circulatoires avant qu’elles ne provoquent des complications graves.

Cette technique illustre parfaitement comment un principe physique – l’effet Doppler – peut devenir un instrument essentiel pour comprendre et prévenir des maladies cardiaques et vasculaires.
