Introduction
Les graphes sont des structures mathématiques puissantes qui permettent de modéliser des relations complexes entre des objets. Ils sont omniprésents dans de nombreux domaines, tels que les réseaux sociaux, les systèmes de transport et les algorithmes de recherche. Dans cette leçon, nous allons explorer comment modéliser un ensemble de relations avec un graphe, choisir la représentation adaptée et passer d'une représentation à l'autre. Comprendre ces concepts est essentiel pour manipuler efficacement des données relationnelles et résoudre des problèmes complexes.
Modéliser un ensemble de relations avec un graphe
Un graphe est constitué de sommets (ou nœuds) et d'arêtes (ou arcs). Les sommets représentent les entités, tandis que les arêtes représentent les relations entre ces entités. Selon le type de relation, un graphe peut être orienté ou non orienté.
Types de graphes
Graphe non orienté : Les arêtes n'ont pas de direction. Par exemple, un réseau d'amis où la relation d'amitié est réciproque.
Graphe orienté : Les arêtes ont une direction. Par exemple, les relations de suivi sur un réseau social, où une personne peut suivre une autre sans réciprocité.
Exemple concret
Considérons un réseau social simplifié avec quatre personnes : Alice, Bob, Charlie et Jean.
Alice est amie avec Bob et Charlie,
Bob est ami avec Alice, Charlie et Jean,
Charlie est ami avec Alice, Bob et Jean,
et Jean est ami avec Bob et Charlie.

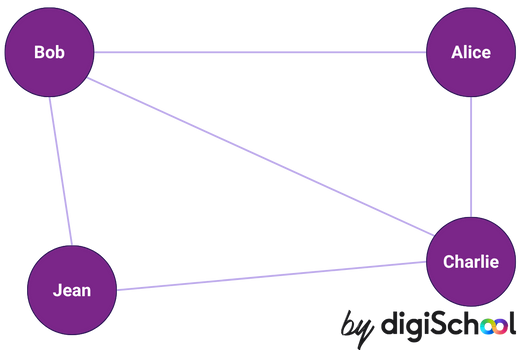

Ce réseau peut être modélisé par un graphe non orienté avec quatre sommets et cinq arêtes.
Représentation des graphes
Une fois un graphe modélisé, il est essentiel de choisir une représentation adaptée pour le manipuler efficacement. Les deux représentations les plus courantes sont la matrice d'adjacence et la liste d'adjacence.
Matrice d'adjacence
Une matrice d'adjacence est une matrice carrée où chaque élément indique la présence ou l'absence d'une arête entre deux sommets. Si le graphe a n sommets, la matrice est de taille n x n.
Exemple

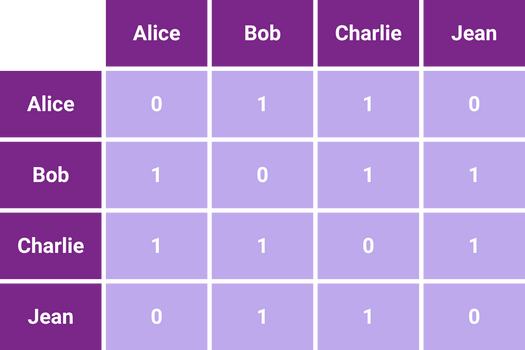

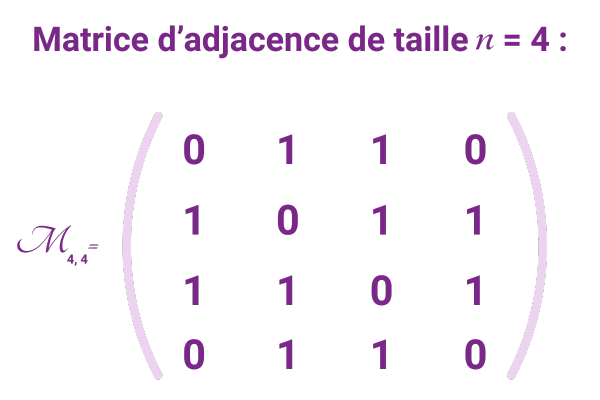

Pour notre réseau social, la matrice d'adjacence est la suivante :
Dans cette matrice, une valeur de 1 indique qu'il existe une arête entre deux sommets, tandis qu'une valeur de 0 indique l'absence d'arête.
Liste d'adjacence
Une liste d'adjacence associe à chaque sommet une liste de sommets adjacents. Cette représentation est souvent plus économique en mémoire pour les graphes clairsemés.
Exemple
La liste d'adjacence pour notre réseau social est :
Alice : Bob, Charlie
Bob : Alice, Charlie, Jean
Charlie : Alice, Bob, Jean
Jean : Bob, Charlie
Passage d'une représentation à l'autre
Il est parfois nécessaire de convertir une représentation en une autre, selon les opérations que l'on souhaite effectuer sur le graphe. Voici comment procéder pour passer d'une matrice d'adjacence à une liste d'adjacence, et vice versa.
De la matrice d'adjacence à la liste d'adjacence
Pour chaque sommet, parcourez sa ligne correspondante dans la matrice. Ajoutez à la liste d'adjacence de ce sommet tous les sommets pour lesquels l'élément de la matrice est égal à 1.
De la liste d'adjacence à la matrice d'adjacence
Initialisez une matrice carrée de taille n x n avec des zéros. Pour chaque sommet, parcourez sa liste d'adjacence et mettez à jour les éléments correspondants de la matrice à 1.
Conclusion
Les graphes sont des outils puissants pour modéliser et analyser des ensembles de relations complexes. Comprendre comment modéliser un graphe, choisir la représentation appropriée et convertir entre différentes représentations est crucial pour résoudre efficacement des problèmes en informatique. En maîtrisant ces concepts, vous serez mieux préparés à aborder des questions complexes dans vos études et futures carrières.
