Introduction
Un ordinateur n’est pas seulement un outil abstrait qui calcule et affiche des résultats. Il peut aussi agir sur le monde qui l’entoure ou recueillir des informations venues de l’extérieur. Cette interaction passe par des capteurs, qui mesurent des phénomènes physiques (température, lumière, mouvement, pression…), et des actionneurs, qui traduisent les signaux numériques en actions concrètes (déplacement d’un robot, allumage d’une lampe, émission d’un son). Comprendre ce couple capteurs/actionneurs permet de voir comment l’informatique se déploie dans les objets connectés, la robotique ou les systèmes embarqués.
Les capteurs : percevoir le monde
Un capteur est un dispositif qui transforme une grandeur physique en une information exploitable par l’ordinateur.
Exemples courants :
Capteur de température dans un smartphone ou une station météo.
Capteur de luminosité dans un téléphone pour ajuster automatiquement la brillance de l’écran.
Capteur de mouvement (accéléromètre, gyroscope) dans une manette de jeu ou un bracelet connecté.
Microphone transformant les ondes sonores en signaux électriques.
Comme ces phénomènes sont analogiques (valeurs continues), les capteurs utilisent un convertisseur analogique-numérique (CAN) pour traduire leurs mesures en données numériques (suite de 0 et de 1). Ces valeurs sont alors interprétées par le processeur et utilisées par les programmes.
À retenir
Les capteurs permettent à une machine de recueillir des données du monde réel en les traduisant en informations numériques grâce à un convertisseur analogique-numérique.
Les actionneurs : agir sur le monde
Un actionneur fait l’inverse d’un capteur : il transforme un signal numérique en une action physique.
Exemples d’actionneurs :
Haut-parleur transformant des données numériques en sons.
Moteur faisant avancer un robot ou ouvrir une porte.
LED s’allumant pour indiquer un état.
Bras robotisé déplaçant un objet dans une usine.
Les actionneurs sont souvent pilotés par des signaux électriques. Par exemple, pour contrôler la vitesse d’un moteur, on utilise un signal appelé PWM (Pulse Width Modulation), qui consiste à faire varier la durée des impulsions envoyées. Ainsi, un programme peut moduler finement le comportement de l’actionneur.
À retenir
Les actionneurs traduisent les signaux numériques en actions physiques, et peuvent être commandés par des signaux électriques comme la modulation de largeur d’impulsion (PWM).
Exemple concret : station météo connectée
Prenons l’exemple d’une station météo reliée à Internet :
Les capteurs mesurent la température, l’humidité et la vitesse du vent.
Le convertisseur analogique-numérique traduit ces mesures en données numériques.
Le microcontrôleur traite ces données et les transmet à un serveur.
En retour, un actionneur peut déclencher l’ouverture d’un store automatique si la luminosité est trop forte, ou activer un chauffage si la température est trop basse.

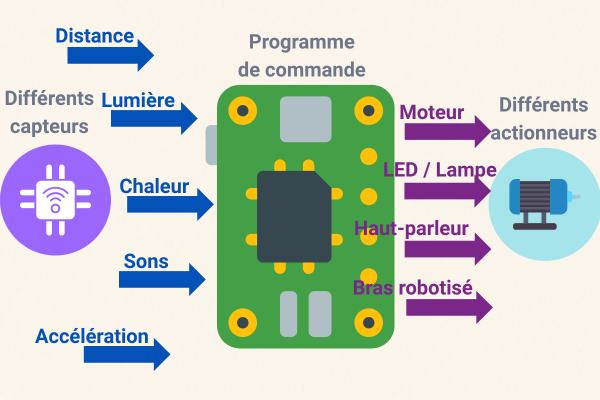

Ce schéma illustre comment les capteurs collectent l’information et comment les actionneurs traduisent les décisions prises par un programme.
À retenir
Les capteurs et actionneurs fonctionnent souvent en boucle : les premiers collectent des données, les seconds exécutent des actions en réponse.
Une interaction rendue possible par les programmes
Les capteurs et actionneurs sont reliés à l’ordinateur ou à un microcontrôleur (comme une carte Arduino ou Raspberry Pi). Le programme joue alors le rôle d’intermédiaire :
1. Il lit les données envoyées par les capteurs.
2. Il applique un traitement ou une décision (par exemple, si la température < 18°C, activer le chauffage).
3. Il envoie un ordre aux actionneurs via des signaux adaptés.
Ce mécanisme est au cœur des objets connectés et de la robotique, qui combinent mesures, calculs et actions.
À retenir
Le programme établit le lien entre capteurs et actionneurs : il interprète les données mesurées et commande les actions en conséquence.
Conclusion
Les capteurs et actionneurs permettent aux ordinateurs et aux objets connectés d’interagir avec le monde réel. Les capteurs capturent des informations physiques qu’ils traduisent en données numériques grâce à un convertisseur analogique-numérique, tandis que les actionneurs transforment des signaux numériques en actions concrètes, souvent pilotées par des impulsions électriques. Reliés et coordonnés par un programme, ils s’intègrent dans des interfaces homme-machine (IHM) qui rendent la technologie utile et accessible au quotidien, de la domotique aux robots industriels. Dans la suite du programme, on approfondira comment ces dispositifs s’intègrent dans des systèmes plus complexes, capables de réagir en temps réel à leur environnement.
