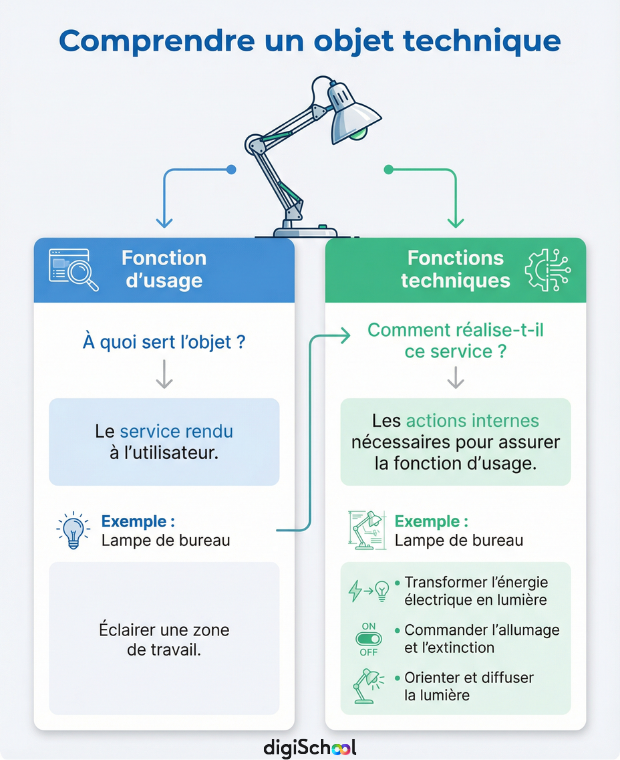

Le fonctionnement des constituants d’un objet ou d’un système peut être représenté par une chaîne d’énergie et une chaîne d’information.

Rappels de cours

1) La chaîne d’énergie

Les objets et systèmes utilisent de l’énergie pour fonctionner. L’énergie circule en passant par différents composants de l’objet ou du système. Cette circulation d’énergie est représentée par une chaîne d’énergie.

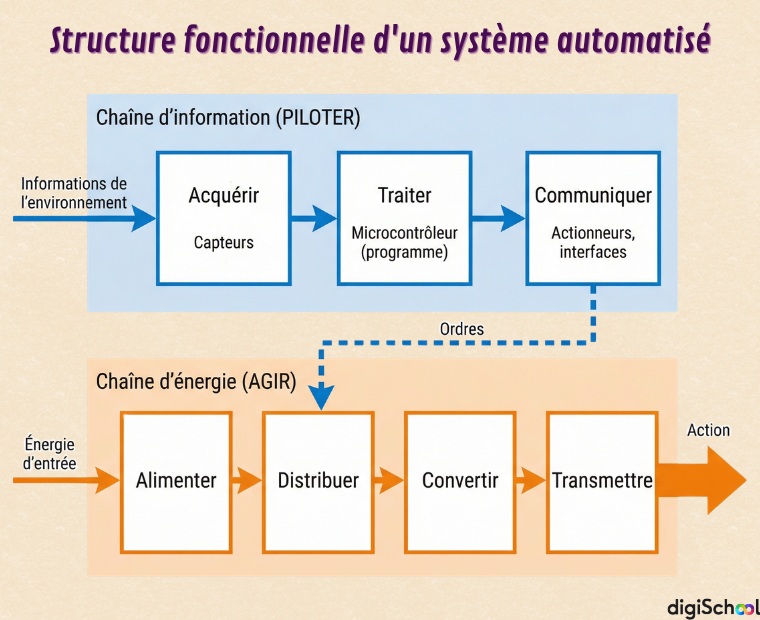

La chaîne d’énergie est l’ensemble des procédés permettant de réaliser une action. On peut découper cette chaîne en plusieurs blocs fonctionnels correspondant à des étapes :

  • Alimenter : apporter une énergie exploitable à l’objet.
  • Stocker : permettre de disposer d’une réserve d’énergie.
  • Distribuer : gérer la quantité d’énergie circulant.
  • Convertir : transformer en une autre forme d’énergie.
  • Transmettre : transporter l’énergie.

2) La chaîne d’information

Un système automatisé est composé de plusieurs éléments qui exécutent un ensemble de tâches programmées, sans intervention de l’Homme.

On schématise la chaîne d’information (partie du système qui capte puis traite l’information) par des fonctions. Ainsi, la fonction acquérir, assurée par un capteur, consiste à créer une information à partir d’un événement tandis que la fonction traiter gère les informations acquises afin qu’elles deviennent communicables.

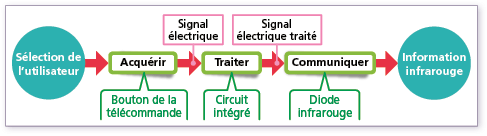

Exemple : Chaîne d’information d’une télécommande

F46_01
