📚 Objectif
Comprendre comment un objet technique utilise de l’énergie pour fonctionner. Un objet technique est conçu pour répondre à un besoin, comme une perceuse pour percer, une lampe pour éclairer, un vélo pour avancer ou un robot aspirateur pour nettoyer. Cette leçon permet d’identifier les constituants de la chaîne d’énergie, de comprendre les transformations d’énergie réalisées par l’objet et de reconnaître les mouvements produits dans des appareils simples et courants du quotidien.
Quels sont les constituants de la chaîne d’énergie ?
La chaîne d’énergie décrit comment un objet utilise l’énergie pour produire une action. Elle s’applique à de nombreux objets domestiques et scolaires comme une perceuse, un ventilateur, un robot aspirateur, un vélo ou une lampe.

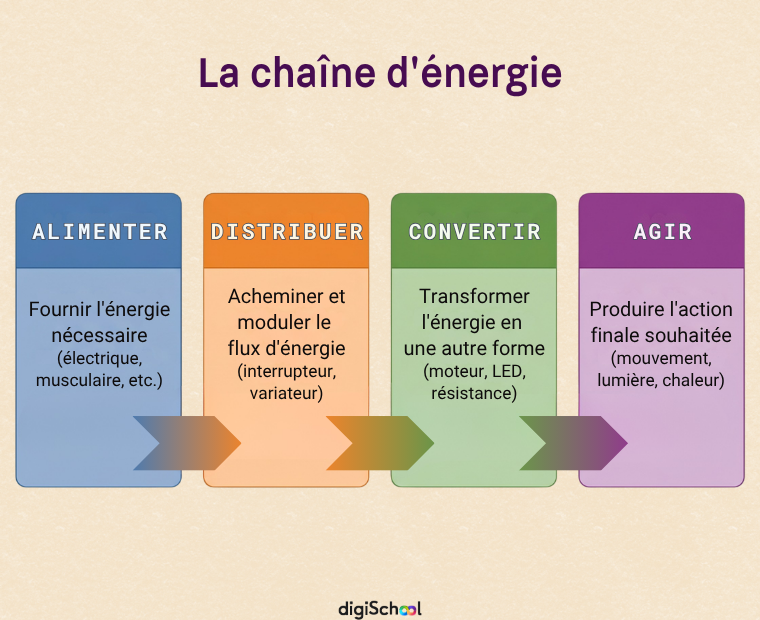

Elle repose sur quatre grandes fonctions :
L’objet commence par alimenter ses composants. Cette énergie peut être électrique, fournie par une prise ou une batterie, chimique lorsqu’elle provient d’un carburant dans un petit moteur thermique, ou musculaire dans des objets manuels comme un vélo ou une perceuse à main. Dans le cadre scolaire, on étudie surtout l’énergie fournie directement à l’objet, mais l’énergie musculaire est bien une source réelle lorsqu’elle entraîne un mécanisme.
Vient ensuite la fonction distribuer, qui achemine et module le flux d’énergie à travers l’objet. Les ordres envoyés par la chaîne d’information passent par un interrupteur, une commande, un variateur ou une carte électronique, qui permettent d’ajuster l’énergie envoyée aux composants. Distribuer, c’est donc orienter l’énergie et en ajuster la quantité, sans prendre de décision par elle-même.
La fonction convertir transforme l’énergie reçue en une autre forme plus adaptée à l’action recherchée. Un moteur transforme l’énergie électrique en énergie mécanique de rotation. Une LED, sigle signifiant diode électroluminescente, transforme l’électricité en lumière. Une résistance transforme l’électricité en chaleur. Ces conversions ne sont jamais parfaites : une partie de l’énergie est perdue sous forme de chaleur, de bruit ou de frottements.
Enfin, la fonction agir produit l’effet final grâce aux actionneurs. Ce sont les moteurs d’entraînement d’un robot aspirateur, la LED d’une lampe ou la résistance d’un appareil chauffant. Les roues, pales ou brosses ne font que transmettre le mouvement produit par les actionneurs.
🤔 Question pour toi : Pourquoi la chaîne d’énergie commence toujours par une alimentation ?
✅ Réponse : Parce que l’objet doit recevoir une source d’énergie avant de pouvoir accomplir une action.
À retenir
Alimenter apporte l’énergie. Distribuer l’achemine et la module. Convertir transforme cette énergie en une autre forme. Agir produit l’effet final grâce aux actionneurs.
Comment l’énergie circule et se transforme dans un objet ?
L’énergie se déplace dans l’objet comme un flux qui change de forme pour devenir utile. Elle n’est jamais créée : elle est transformée.

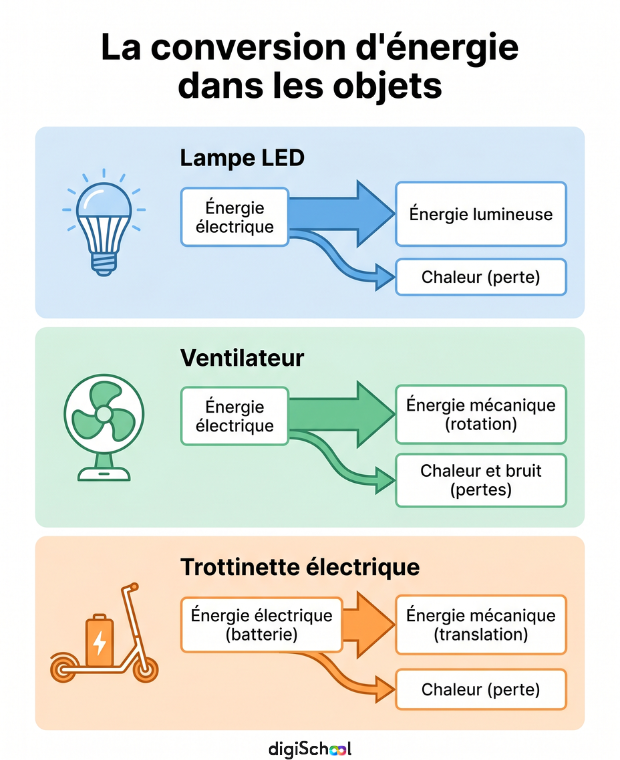

Dans une trottinette électrique, la batterie fournit l’énergie. La carte électronique l’achemine vers le moteur en modulant la puissance. Le moteur convertit l’énergie électrique en énergie mécanique de rotation, et la roue utilise cette rotation pour déplacer l’utilisateur. Dans un ventilateur, l’énergie électrique arrive au moteur qui la transforme en énergie mécanique de rotation. Les pales transmettent ensuite cette rotation à l’air, ce qui met l’air en mouvement. Dans une lampe, l’énergie électrique est convertie en lumière grâce à une LED. Dans un radiateur, l’énergie électrique devient chaleur.
Chaque transformation entraîne des pertes d’énergie : chaleur supplémentaire, bruit, frottements. Cela explique pourquoi aucune conversion n’atteint 100 pour cent de rendement.
🤔 Question pour toi : Pourquoi dit-on qu’un objet transforme l’énergie et non qu’il la crée ?
✅ Réponse : Parce qu’il change seulement la forme de l’énergie reçue mais n’en produit jamais de nouvelle.
À retenir
L’énergie circule, se transforme et permet une action. Les conversions produisent toujours des pertes d’énergie.
Quels mouvements la chaîne d’énergie peut-elle produire ?
Quand l’énergie est convertie en énergie mécanique, l’objet peut produire trois grands types de mouvements.

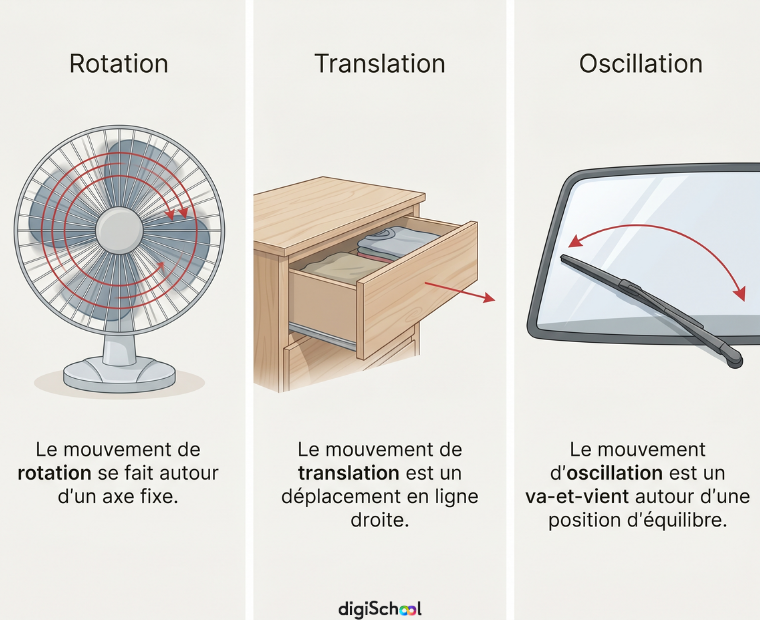

Le mouvement de rotation apparaît dans une perceuse, un ventilateur ou la roue d’un vélo. Le mouvement de translation se retrouve dans un tiroir qui glisse, dans une coulisse qui se déplace ou dans le chariot d’une imprimante qui avance sur un axe. Le mouvement d’oscillation apparaît lorsqu’un essuie glace va et vient sur un pare brise.
Certains objets combinent plusieurs mouvements. Un robot aspirateur se déplace en translation tout en faisant tourner une brosse. Un vélo transforme la rotation des pédales en translation du cycliste.
Il est aussi important de distinguer deux notions : • transmettre un mouvement, comme les engrenages qui transmettent une rotation d’un axe à un autre ; • transformer un mouvement, comme une bielle ou une came qui transforme une rotation en translation ou en oscillation. Un système vis écrou peut également transformer une rotation en translation.
🤔 Question pour toi : Pourquoi certains objets utilisent-ils plusieurs types de mouvements ?
✅ Réponse : Parce qu’un seul mouvement ne suffit pas toujours pour accomplir toutes les actions nécessaires.
À retenir
Rotation, translation et oscillation sont les mouvements principaux. Certains mécanismes transmettent un mouvement, d’autres le transforment.
💪 Entraînons-nous !
🗺️ Pourquoi un moteur est-il indispensable dans la chaîne d’énergie d’un objet électrique ?
✅ Réponse : Parce qu’il convertit l’énergie électrique en énergie mécanique utile au mouvement.
🕰️ Comment un objet peut-il transformer une rotation en translation ?
✅ Réponse : Grâce à une bielle, une came ou un système vis écrou.
⚖️ Pourquoi la fonction distribuer est-elle essentielle ?
✅ Réponse : Parce qu’elle achemine et module l’énergie selon les ordres de la chaîne d’information.
🌍 Pourquoi la fonction agir dépend-elle des étapes précédentes ?
✅ Réponse : Parce qu’un objet ne peut produire une action que si l’énergie a été correctement alimentée, distribuée et convertie.
Conclusion
La chaîne d’énergie explique comment un objet reçoit, transforme et utilise l’énergie pour produire une action finale. Le choix de la source d’énergie a également un impact environnemental : une batterie doit être rechargée, un carburant émet des gaz, l’électricité dépend de son mode de production, tandis que l’énergie musculaire ne produit pas d’émissions directes. Comprendre cette organisation permet d’analyser un objet technique, de reconnaître les mouvements qu’il produit et d’identifier les pertes d’énergie présentes dans tout système.
